Pompe a membrana funziona utilizzando una membrana flessibile che oscilla avanti e indietro per creare un vuoto per aspirare il fluido e una pressione positiva per scaricarlo. Questo meccanismo di spostamento alternativo garantisce una tenuta tra il meccanismo di azionamento e il liquido pompato, rendendolo ideale per la movimentazione di fluidi corosivi, abrasivi o viscosi senza perdite.
Il meccanismo principale: come funziona una pompa a membrana?

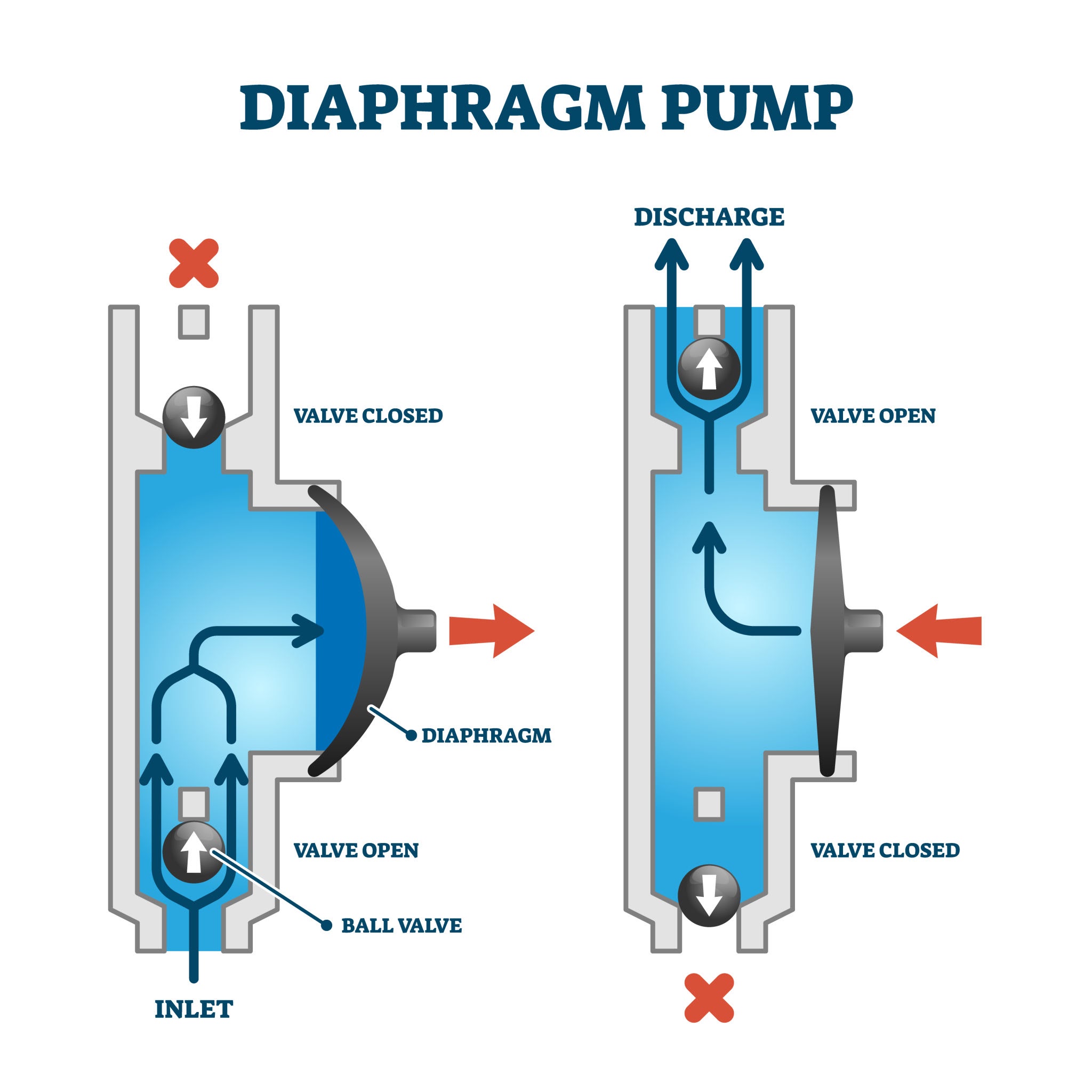

Il funzionamento fondamentale di una pompa a membrana si basa sulla variazione di volume all'interno della camera della pompa facilitata dal movimento di una membrana flessibile. Quando la membrana viene allontanata dalla testa della pompa, il volume della camera aumenta, diminuendo la pressione interna. Questo crea un vuoto che aspira il fluido attraverso la valvola di ingresso. Al contrario, quando la membrana viene spinta verso la testa della pompa, il volume diminuisce, aumentando la pressione e forzando la fuoriuscita del fluido attraverso la valvola di scarico.
Per capire come funzionano le pompe a membrana nel dettaglio bisogna considerare il ciclo a due tempi:
- La corsa di aspirazione: Il diaframma si sposta verso l'esterno, creando una zona di bassa pressione. Il valvola di ritegno in ingresso si apre a causa del differenziale di pressione, consentendo al fluido di entrare nella camera, mentre il valvola di ritegno in uscita rimane ermeticamente sigillato.
- Il colpo di scarico: Il diaframma si sposta verso l'interno, comprimendo il fluido. L'aumento della pressione costringe il valvola di ritegno in ingresso per chiudere e il valvola di ritegno in uscita aprirsi espellendo il fluido nel tubo di scarico.
Tipi di pompe a membrana e loro funzionamento unico
Le pompe a membrana sono classificate principalmente in base alla fonte di alimentazione: pompe a doppia membrana azionate ad aria (AODD) e pompe a motore (meccaniche/idrauliche). Ciascun tipo utilizza lo stesso movimento di base della membrana ma differisce nel modo in cui l'energia viene trasferita al diaframma stesso.
1. Pompe pneumatiche a doppia membrana (AODD).

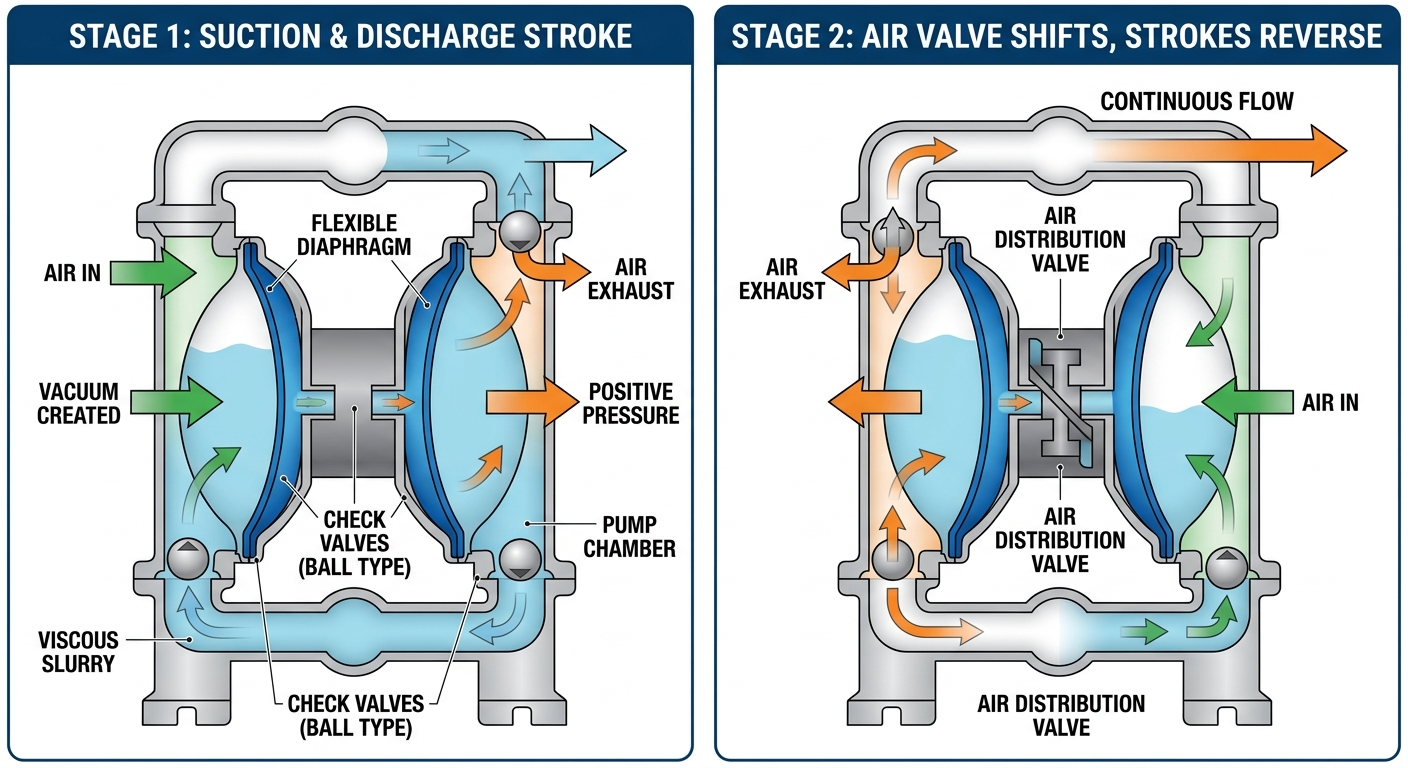

Le pompe AODD utilizzano aria compressa per spostare un albero comune che collega due diaframmi, consentendo un'azione di pompaggio continua. Quando l'aria viene diretta verso la parte posteriore del diaframma A, spinge il fluido fuori dalla prima camera. Contemporaneamente, il diaframma B viene tirato verso l'interno, creando un'aspirazione nella seconda camera. Una valvola di distribuzione dell'aria garantisce l'alternanza dell'alimentazione dell'aria tra i due lati.
2. Pompe a membrana ad azionamento meccanico
Le pompe ad azionamento meccanico utilizzano una manovella o un meccanismo ad ingranaggi eccentrici per tirare e spingere fisicamente il diaframma. Questo design è comune nelle applicazioni più piccole e nelle pompe dosatrici dove è richiesto un controllo preciso sulla lunghezza della corsa. È altamente efficiente per il dosaggio di prodotti chimici a bassa pressione.
3. Pompe a membrana ad azionamento idraulico
Le pompe idrauliche a membrana utilizzano uno stantuffo per pressurizzare un fluido idraulico, che quindi muove il diaframma. Poiché il diaframma è "bilanciato" tra il fluido idraulico e il liquido pompato, è sottoposto a meno stress meccanico, rendendo questo tipo adatto per applicazioni industriali ad alta pressione (fino a 100 bar o più).
Confronto delle prestazioni: AODD vs. meccanico vs. idraulico
La scelta della giusta pompa a membrana dipende dalla pressione richiesta, dalla portata e dalla natura del fluido da trattare. Di seguito è riportato un confronto dettagliato delle tre tecnologie principali.
| Caratteristica | Pompe AODD | Pompe Meccaniche | Pompe idrauliche |
| Fonte di energia | Aria compressa | Motore elettrico | Elettrico/Idraulico |
| Pressione massima | Medio (8-10 bar) | Da basso a medio | Molto alto (100 bar) |
| Autoadescante | Eccellente | Bene | Bene |
| Gestione dei solidi | Eccellente | Limitato | Limitato |
| Miglior caso d'uso | Liquami/prodotti chimici | Trattamento delle acque | Dosaggio ad alta pressione |
Principali vantaggi dell'utilizzo delle pompe a membrana
Il vantaggio principale di una pompa a membrana è il design senza guarnizioni, che elimina il rischio di perdite e riduce le esigenze di manutenzione. A differenza delle pompe centrifughe che richiedono tenute meccaniche o baderne, le diaframma flessibile funge da tenuta statica.
- Capacità di funzionamento a secco: La maggior parte Pompe AODD può funzionare a secco per periodi prolungati senza danni ai componenti interni, poiché non sono presenti parti rotanti che generano calore per attrito.
- Opzioni sommergibili: Molte pompe a membrana sono progettate per essere completamente immerse nel fluido che stanno pompando, a condizione che lo scarico dell'aria sia scaricato al di sopra del livello del liquido.
- Sensibilità al taglio: Forniscono una delicata azione di pompaggio, che è fondamentale per liquidi sensibili al taglio come prodotti alimentari (salse, creme) o polimeri che potrebbero rompersi sotto la rotazione ad alta velocità di altri tipi di pompe.
- A prova di esplosione: Poiché le pompe AODD funzionano con aria anziché con elettricità, lo sono intrinsecamente Classificazione ATEX e sicuro per l'uso in ambienti pericolosi o esplosivi.
Manutenzione e sfide comuni
Il punto di guasto più comune in questi sistemi è il diaframma stesso, che alla fine si affatica a causa del movimento alternativo costante. Comprensione come funzionano le pompe a membrana implica riconoscere che il diaframma è una parte soggetta ad usura.
Selezione del materiale della membrana
La scelta del materiale corretto è vitale per la longevità. Ad esempio, PTFE (Teflon) offre una resistenza chimica superiore ma è meno flessibile di Santoprene or Nitrato . In uno studio condotto su impianti di lavorazione chimica, il passaggio a un elastomero più compatibile ha aumentato la durata del diaframma di oltre il 300%, riducendo significativamente i tempi di fermo.
Ostruzioni delle valvole
Le valvole di ritegno (del tipo a sfera o a cerniera) devono essere perfettamente in sede per mantenere il flusso. Se una particella solida si deposita nella sede della valvola, la pompa perderà l'adescamento. Utilizzando sfere delle valvole ponderate spesso può risolvere problemi in cui il fluido è troppo viscoso perché le sfere standard possano posizionarsi rapidamente.
Domande frequenti: comprensione del funzionamento della pompa a membrana
D: Perché la mia pompa a membrana pulsa?
R: La pulsazione è una caratteristica naturale dell'azione alternativa. Per ottenere un flusso regolare, molti operatori installano a smorzatore di pulsazioni sul lato di scarico per assorbire i picchi di pressione.
D: Le pompe a membrana possono gestire i solidi?
R: Sì, soprattutto le pompe AODD. A seconda delle dimensioni della pompa, alcune possono gestire solidi fino a 75 mm (3 pollici) di diametro senza intasarsi, a condizione che siano dotate di valvole a cerniera .
D: Come controllo la portata?
R: Nelle versioni ad azionamento pneumatico, è sufficiente regolare la pressione o il volume dell'aria in ingresso nella pompa. Per le versioni a motore, a Azionamento a frequenza variabile (VFD) o la regolazione della lunghezza della corsa è il metodo standard.
D: Qual è la massima altezza di aspirazione?
R: Le tipiche pompe a membrana possono raggiungere un'altezza di aspirazione a secco compresa tra 3 e 6 metri. Una volta che la pompa è "bagnata" (adescata), l'altezza di aspirazione può aumentare significativamente fino a 8 o 9 metri.
Conclusione
Padroneggiare la questione "come funzionano le pompe a membrana" consente alle industrie di ottimizzare i processi di trasferimento dei fluidi per garantire sicurezza ed efficienza. Che si tratti di prodotti chimici aggressivi, liquami densi o prodotti alimentari delicati, la pompa a membrana rimane uno degli strumenti più versatili e affidabili dell'ingegneria moderna. Scegliendo il tipo e il materiale di trasmissione giusti, puoi garantire una soluzione duratura e senza perdite per le tue esigenze di pompaggio più impegnative.
